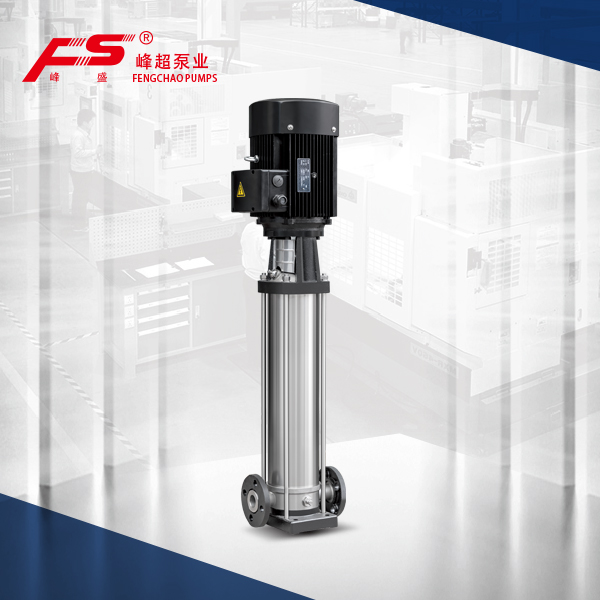

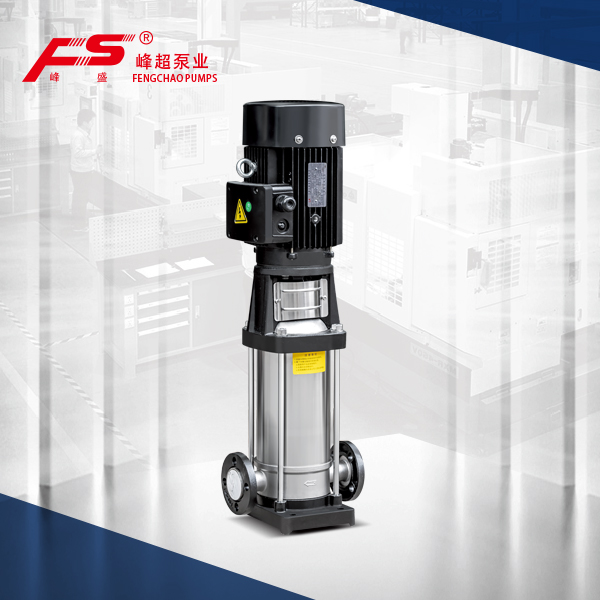

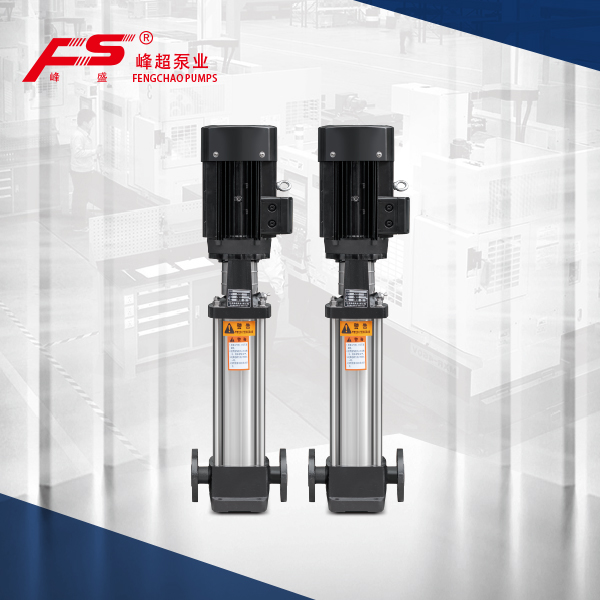

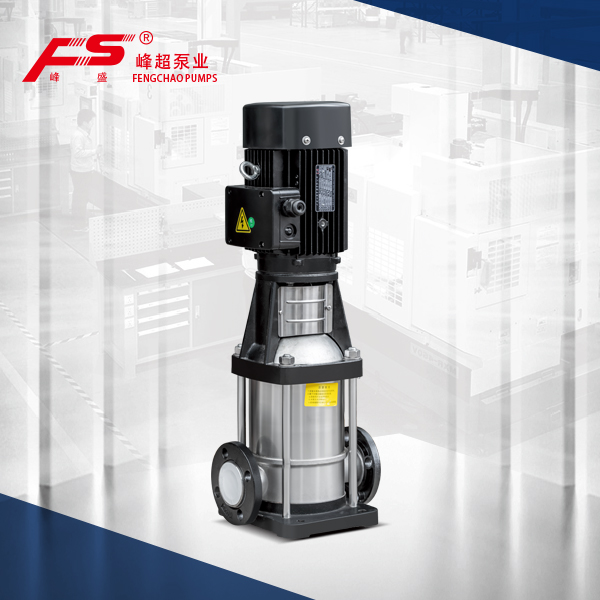

QDL(F)系列輕型不銹鋼立式多級離心泵

輕型不銹鋼立式多級離心泵的五大品質提升

輕型不銹鋼立式多級離心泵配用格蘭富式鋁殼電機，選定國內大型電機廠家優質電機，搭配日本NSK軸承及冷軋硅鋼片，立式多級泵具有輕型美觀，散熱快，高效率，低噪音等優良特點。
全封閉式結構，防護等級IP55，絕緣等級F級。

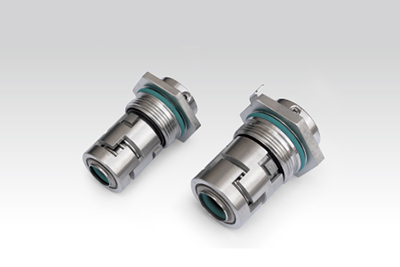

特別設計的集裝式機封增加泵組的可靠性，確保安全運行，而且確保服務簡便。
集裝式結構使您可在幾分鐘內更換機封,無需特殊工具，無需拆卸泵，甚至無需移動笨重的電機。
立式多級離心泵水泵鑄鐵件表面全部采用黑色電泳漆加工處理。
具有美觀，長久耐用，油漆表面絕不脫落的優點。

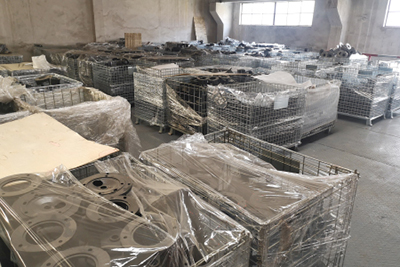

不銹鋼立式多級泵水泵鑄鐵部分采用目前國內的精密鑄造技術，外形精致美觀。
數控車床批量加工生產，庫存充足，高精度，高標準。
泵腔內部零件參照國外技術，采用精密鑄造，數控車床，加工中心等現代化的工藝手法和加工設備。
品質不斷優化，性能提升，核心品質更加優良完美。

QDL(F)系列輕型不銹鋼立式多級泵的性能范圍

流量范圍 [m3/h]	Q=1~240m3/h
揚程 [m]	H=6~400m
電機功率 [kW]	N=0.37kW~110kW
水泵效率 [%]	η=32%~75%
液體溫度 [℃]	-15℃~+120℃
進出口聯接圓法蘭規格	DN25~DN150

立式多級離心泵的范圍

說明

QDL2

QDL4

QDL8

QDL12

QDL16

QDL20

QDL30

QDL42

QDL60

QDL90

QDL120

QDL150

QDL200

頻率

50HZ

額定流量[m3/h]

120

150

200

流量范圍 [m3/h]

1~3.6

1.8~7

5~11

8~16

8~22

12~28

22~40

30~54

45~75

72~108

60~150

80~180

100~240

zui大壓力[bar]

電機功率[kW]

0.37~4

0.75~7.5

0.75~11

1.1~15

1.1~18.5

2.2~30

3~37

4~45

11~55

11~75

18.5~110

溫度范圍[℃]

-15℃~+120℃

類型

QDL

●

QDLF

●

進出口口徑：

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

輕型立式多級離心泵的應用

QDL(F)立式多級泵是一種多功能產品,可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，QDL適用于無腐蝕性液體，QDLF適用于輕度腐蝕性液體。QDL(F)系列不銹鋼立式多級泵適用于樓宇增壓供水行業、工業設備增壓配套行業等。
