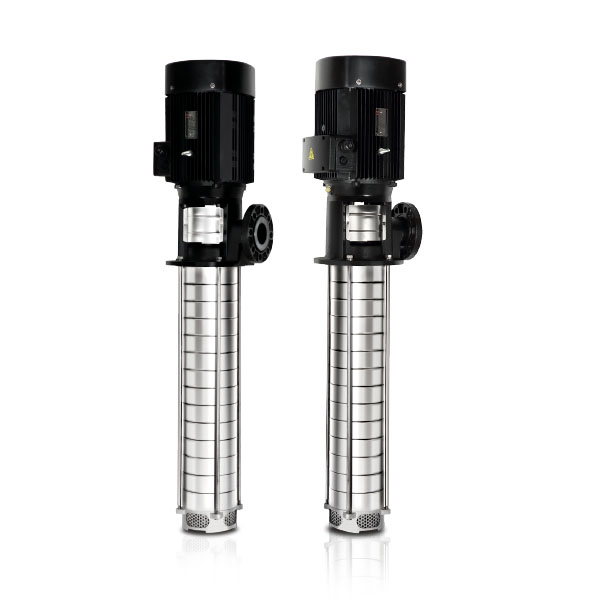

離心泵的基本結構由葉輪、泵體、泵軸、軸承、密封環和填料函六部分組成。
1、葉輪是
離心泵設備的核心部件,轉速高,出力大,葉輪上的葉片起主要作用,葉輪裝配前要通過靜平衡實驗。葉輪上的內外表面應光滑,以減少水流的摩擦損失。
2、泵體又稱泵殼,是水泵的主體。起支撐固定作用,與安裝軸承的托架相連接。
3、泵軸通過聯軸器與電動機相連接,將電動機的轉矩傳遞給葉輪,因此是傳遞機械能的主要部件。
4、滑動軸承使用的透明油作為潤滑劑,加油到油位線。過多的油會(huì )沿著泵軸滲出,過少的軸承會(huì )過熱燒壞,造成事故,水泵運行時,軸承的溫度高達85度,一般運行在60度左右。
5、密封環也叫減漏環。
6、填料函主要由填料、水封環、填料筒、填料壓蓋、水封管組成。填料函的作用主要是封閉泵殼與泵軸之間的間隙,防止泵內的水向外流動,也防止外界空氣進入泵內,始終保持水泵內的真空。當泵軸與填料摩擦產生熱量時,需要在水封圈內填料冷卻,保持水泵正常運行,因此在水泵的運行巡回檢查過程中,應特別注意填料函的檢查,運行約600小時左右,應更換填料。
