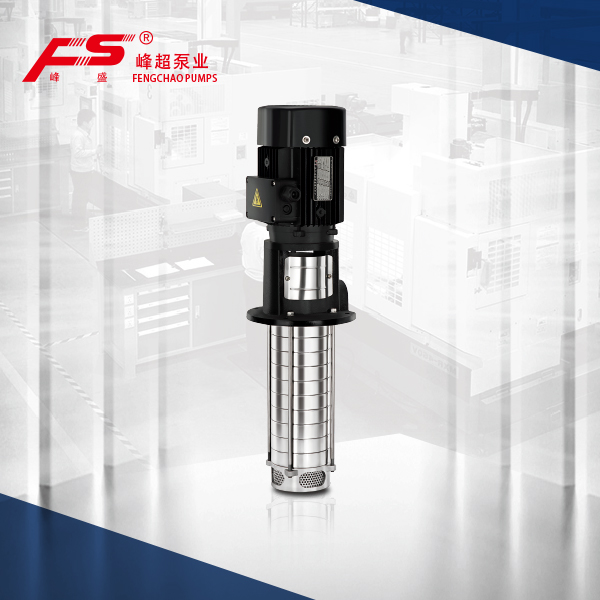

立式多級離心泵是采用國家推薦使用的節能產品IS型泵的水力模型，為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力采用水力平衡法解決，殘余軸向力由球軸軸承承受，用油脂潤滑。軸封采用軟填料或機械密封。DL、DLR型系列泵適用于工業和城市給排水、高層建筑增壓送水、消防增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。

立式多級離心泵檢修方法

1、立式多級離心泵檢修時，電機控制開關必須在”關閉”位置，并掛警牌以免造成人身傷害。在對多級泵拆卸時應在各零部件配合處作好標記，以便安裝能順利進行;多級泵拆下來的小零件和緊固件用箱子裝好，作好標記，注明處所;多級泵拆下來的零件清洗干凈，涂上防銹油，有漆的表面如有銹蝕，則要鏟除銹蝕，重新涂漆;臥式離心多級泵“O”形圈、填料、銹蝕的緊固件不能復用，準備好備件。



2、立式多級離心泵維修時，先將泵從貯罐上拆下，拆下電機及機座，拆下下泵殼，打掉下軸套及葉輪(注意泵軸上防腐層)松開上軸承坐6只六角螺栓，然后把正條泵軸和軸承部件一起拉出即可進行檢修。

3、立式多級離心泵檢修和更換易損件后進行重新裝配時，見將軸承座，軸承一起裝在泵軸上部，封好上下軸承蓋裝好聯軸器和并緊圓螺母，校正泵軸的彎曲度，將帶軸承座的泵向下插入泵體內，再將軸承座裝在中間座上，調正好葉輪與上下泵殼間隙，把葉輪及下軸套和葉輪并帽一起用酚醛膠泥沾在泵軸上，等酚醛膠泥完全固化后，才將下泵蓋裝好，裝配完畢后，用手在聯軸器上轉動一下泵軸是否正常。如更換軸承和泵軸時，先拆泵軸上端圓螺母和聯軸器，松開上下軸承蓋12只螺釘，將軸承坐向上打出即可。

4、在對立式多級離心泵維護時分為兩個時期，一個是運行時，一個是停用時。

(1)多級泵運行時多級泵填料的泄漏狀況;多級泵潤滑水壓;多級泵潤滑油位及軸承溫度;做好運行日志，如臥式離心多級泵水泵有故障更要詳細記錄。

(2)多級泵停用期。更換舊立式多級離心泵填料;更換立式多級離心泵潤滑油(水泵推力軸承箱處);每月用水沖洗立式多級離心泵水中導軸承，時間約2分鐘;同時轉動水泵轉子;檢查潤臥式離心多級泵滑水系統，檢查各緊固件是否松動。
